似乎聽起來很奇怪，如果文藝復興時期的藝術家可以用錘子和鑿子交換計算機數控（CNC）和一臺正確的機床，那我們或許就能看到成千上萬個從大量不同的材料中雕刻出的大衛雕像。
然而，無論您是在大理石上雕刻出一個杰作，還是從鈦金屬上銑出一個葉片，其基本原理都是一樣的：從一塊材料開始，去除多余的部分，直到留下的是目標對象。當然，這個過程的細節要復雜很多，特別是對于五軸加工而言。
究竟什么是五軸CNC加工？

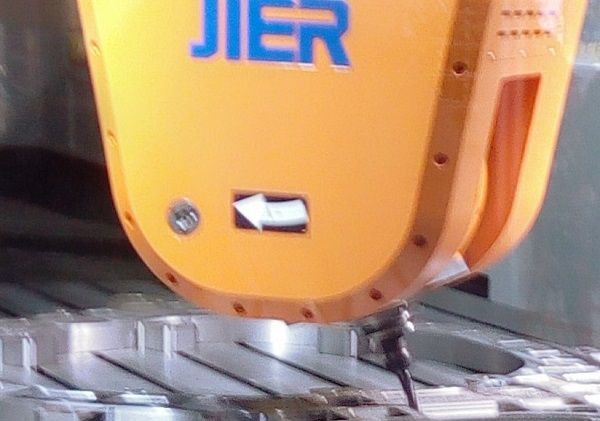

用最簡單的術語來講，五軸加工就是利用CNC同時在五個不同的軸上移動零件或切削刀具。
它能加工非常復雜的部件，這就是為什么五軸加工在航空航天領域尤其受歡迎。不過，以下幾個因素有助于更廣泛地采用五軸加工：
▽推動機床向“一次性加工完成”轉變，縮短交付周期，提高效率。
▽通過使切削工具或工作臺傾斜來避免干涉，從而也能更好地加工零件的幾何形狀。
▽由于刀具或工作臺可以傾斜，就能保持最佳的切削位置和恒定的切屑負載，因此提高了刀具壽命，并減少了循環時間。
“五軸”的軸指的是什么？
我們都知道牛頓和蘋果的故事，但也有一個關于著名數學家與哲學家笛卡爾類似的軼事。一天，笛卡爾躺在床上（正如數學家和哲學家們習慣做的那樣），此時他發現一只蒼蠅在房間里嗡嗡作響。他意識到僅僅使用三個數字就可以描述這只蒼蠅在房屋三維空間中的位置，用變量X，Y和Z表示。這就是著名的笛卡爾坐標系，在他去世后的三個多世紀里一直在使用，直到現在。因此，X、Y和Z軸占了五軸加工的“五軸”中的三個軸。
那么另外兩個呢？
想象一下近距離觀察那只飛行途中的蒼蠅。我們不僅能將其位置描述為三維空間中的一個點，還可以描述它的方向。當它轉動的時候，想象蒼蠅翅膀像飛機機翼一樣擺動翻滾。它的這種滾動被描述為第四軸，即A軸：繞X軸旋轉。

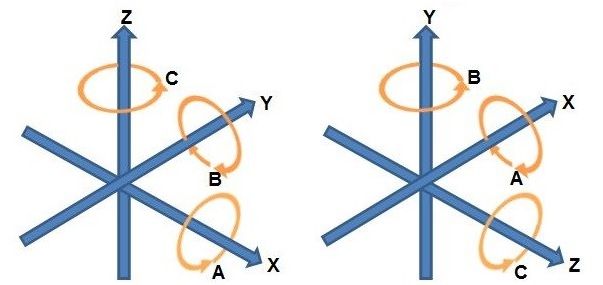

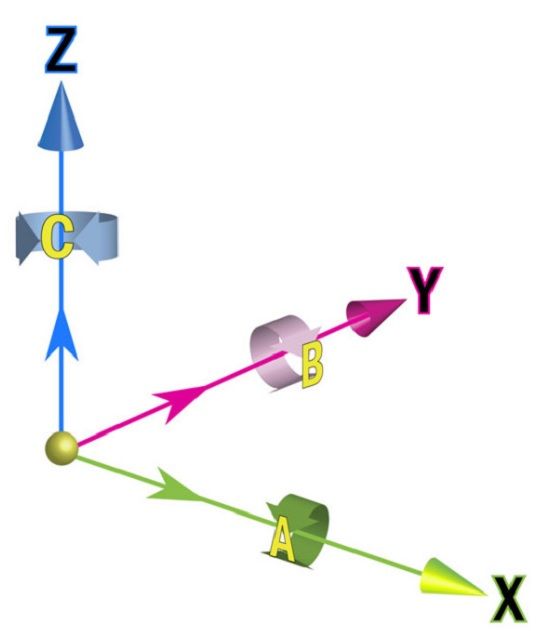

繼續用飛機作比喻，這只蒼蠅的俯仰被描述為第五軸，即B軸：圍繞Y的旋轉軸。聰明的你無疑會推斷出第六軸——C軸的存在，C軸繞Z軸旋轉，這就是我們例子中蒼蠅的“偏航角”。如果你很難想象上面描述的這六個軸，這里有一個圖:
A、B和C軸按字母順序排列，與X、Y和Z軸對應。雖然有六軸數控機床，但五軸布局更為常見，因?yàn)樘砑拥诹S通常不會帶來多少額外的好處。
關于軸向分類還有一個約定俗成的規定：在立式加工中心中，X軸和Y軸位于水平投影面上，而Z軸位于垂直投影平面上；在臥式加工中心中，Z軸和Y軸相反。見下圖：
立式加工中心（左），臥式加工中心（右）
五軸布局
五軸機床的具體布局決定了它使用三個旋轉軸中的哪兩個。例如，耳軸式／雙轉臺式五軸機床以A軸（圍繞X軸旋轉）和C軸（繞Z軸旋轉）進行操作，而（銑頭）旋轉擺動式機床以B軸（圍繞Y軸旋轉）和C軸（圍繞Z軸旋轉）進行操作。

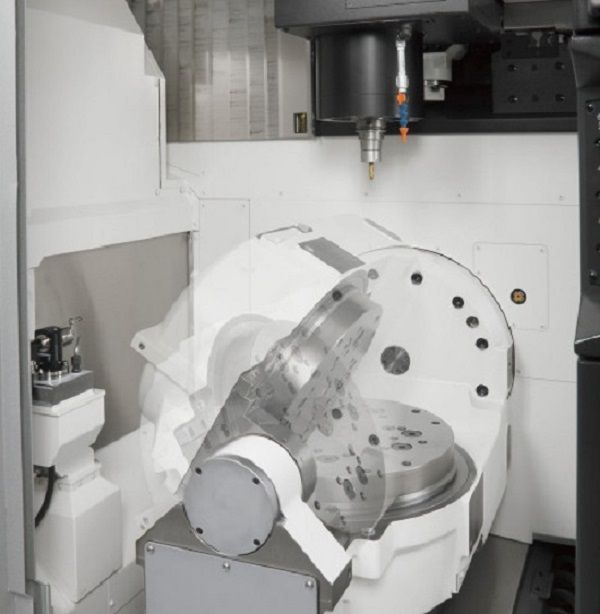

上圖為雙轉臺式
上圖為雙擺頭式
雙轉臺式機床中的旋轉軸通過工作臺的運動來表現，而旋轉擺動式機床的旋轉軸通過旋轉擺動主軸來實現。這兩種風格都有自己獨特的優勢。例如，雙轉臺式機床的垂直利用空間更大，因?yàn)椴恍枰a(bǔ)償旋轉擺動主軸所占據的空間。另一方面，旋轉擺動式機床可以支撐更重的部件，因?yàn)楣ぷ髋_(tái)面總是水平的。
您需要幾個軸？
您可能曾看到或聽說有提供七軸、九軸甚至十一軸的加工中心。盡管許多附加的軸看起來讓人難以置信，但實際上卻沒那么復雜。
“當你使用的機床有不止一個車削主軸時，你就有了更多的軸，”Mazak工業應用工程經理Mike Finn解釋說，“例如，我們的機床有次主軸和一個下轉臺。在這樣的機床上，你將有這些軸：上轉臺一共有4個軸，下轉臺2個軸，還有相對的兩個主軸也可算2個軸。這樣的機床可以達到9個軸。”
“然而你加工的零件仍然是五軸加工零件，”Okuma的產品專家銷售經理Wade Anderson補充說，“你可以在一臺5軸機床上完成一個像航空航天閥門那樣的組件?；蛘咴谝慌_(tái)多軸機床（具有旋轉B軸，X、Y和Z軸以及雙C軸,還有一個下部轉臺，能提供第二個X軸和Z軸）上加工，但零件本身的幾何形狀是不變的。”
那么你需要幾個軸？制造業通常是這種情況，這個問題的答案取決于你的具體應用。
Finn給出了以下例子：“渦輪葉片是一個自由表面，相當復雜。加工這樣的葉片最有效的方法是使用五軸機床，使刀具螺旋式地繞著葉片翼面切削。你也可以通過不斷變換葉片位置，用三軸機床來對其表面進行加工，但這通常不是最有效的方式。
Anderson同意：“零件的幾何形狀決定了采用三軸、四軸或五軸布局。”
然而，重要的是要記住，你需要的軸數不僅僅取決于零件。
Anderson講道：“零件起著很大的決定作用，但還要考慮客戶的需求。如果一個客戶讓我做一個航空航天鈦支架，我大概會說‘五軸加工中心最適合加工它了’，但他們可能更傾向于用我們的多功能機床來制造零件。多功能機床可能不如五軸加工中心那般優化，但可為客戶提供車削的機會，也許車軸、卡鉗等操作是他們長期生產計劃的一部分。”
“另外需要考慮的是作業空間，”Finn補充說，“在不影響刀具更換和零件轉換的前提下，你可以放入機床的零件尺寸最大是多少？這需要了解機床的具體功能，以及它能做什么和不能做什么。”
為什么要使用五軸加工？
要在三軸加工和五軸加工之間做出決定，五軸加工雖然更好，但如果成本是你唯一關心的話，那么前者顯然是要采用的方式。然而，當比較“5軸”和“3＋2軸”時，這個兩難選擇會變得更加復雜。
“5軸”VS“3＋2軸”
正確區分5軸加工和3＋2軸加工是很重要的。前者——也稱為連續或聯動的五軸加工。需要沿著所有五個軸線連續調整切削刀具，使刀尖始終最佳地垂直于零件。
與此相反，后者——也稱為5面或5坐標加工。需要執行3軸程序，其切削刀具鎖定在兩個旋轉軸所確定的角度上。在切削過程中，需要沿著旋轉軸線重新定位刀頭方向，這樣的加工也稱為“5軸可轉位”，盡管它仍然用3＋2來計算。
五軸聯動加工相比五坐標加工的主要優勢是速度，因?yàn)楹笳咝枰诘毒叩拿看沃匦露ㄏ蛑g停止和啟動，而前者不需要。然而，無論使用聯動的還是坐標的“五軸”，都應該可以產生相同的結果。
同時值得注意的是，對于五軸加工，伴隨速度優勢的出現，會需要更多的運動部件，這將導致更多的磨損，而且更加需要進行部件碰撞檢測。從編程的角度來看，這是五軸聯動加工更加復雜的原因之一。
5軸加工VS3D打印

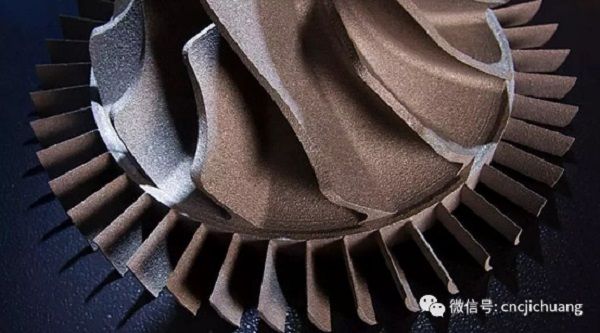

3D打印或者說增材制造是當今制造業的熱門話題，特別是拿它與減材制造工藝（如五軸加工）相比較時。
雖然有時人們會說這兩種加工方法是競爭關系，3D打印的鐵桿粉絲甚至爭辯說增材制造技術將很快顛覆整個制造業，當然，更溫和的觀點認為增材制造和減材制造是互補的。
“我不認為增材制造將會完全取代減材制造，但我確實認為因?yàn)橛辛嗽霾募夹g(shù)，現在有機會設計過去無法設計的零件了，甚至可以將功能擴展到近凈成形。” Finn說，“但是仍將有許多零件需要減材加工才能達到理想的公差。例如，具有非常嚴格的圓度公差的零件。”
這是否意味著制造業的未來將是3D打印機與五軸CNC的混合，或者再加上個坐標測量機？
Anderson并不那么肯定：“3D打印在實驗室環境之外的現實世界中還沒有實際投入生產的組合式機器，但是可以舉個例子，通過自動化可以將一臺具有激光沉積功能的機器和一臺具有車削或銑削功能的機器完美結合在一起。”
接下來就要對這兩臺獨立的機器所產生的粉末和切屑進行管理了。
“例如，要用激光沉積技術做一個15公斤的鈦金屬零件，就需要70到140公斤的流動鈦粉末。”Anderson說，“假如這是一個和切削相結合的機器，那么粉末就不是那么好回收了。”
Finn總結說：“我認為增材制造勢必會減少那些需要進行粗加工的加工量。”換句話說，關于3D打印和五軸加工之間是何種關系的討論，合作往往大于競爭。
如何充分利用五軸加工？
五軸機床的加工功能得不到充分利用的事例并不罕見。
Finn表示：“你可能擁有一臺好機床，但卻不完全了解它的全部功能，或者可能沒有創建切削程序所需要的軟件，因而不能充分發掘機床的潛力。”
Anderson同意：“當看到一家公司出于種種原因，花費巨資引進一臺多功能機床，五軸的、或者更多軸的，結果卻拿它當三軸機床使用。對于機床制造商而言，這是個令人痛心的事情。然而，這種事情經常發生。”
“很多都是人員問題，”Anderson補充道，“要進行培訓，使他們了解如何利用機器。有時候，他們很難在同一過程同一時間內綜合考慮零件的上翻、下轉，主軸和次主軸等方面的問題。這確實有點讓人不知所措。有很多軟件公司能夠替你分擔這種思考，從而做的更好，但這依舊不那么容易。”
五軸的控制和軟件的重要性
雖然擁有具備五軸加工技能的技術工人很重要，但機床的控制和軟件也同等重要。“當你進行高速五軸加工時，機床的伺服驅動器和反應時間對于在加工過程中避免過切或切不足顯得非常重要，”Finn說，“機床控制器必須要能足夠快地處理數據，從而使刀具路徑成為一個漂亮、平滑、均勻的運動。同樣地，創建五軸程序的軟件也必須能夠?qū)懗隽鲿车拇a，使機床可以順利運行。”
選擇正確的CAD/CAM軟件是充分利用機床的一大關鍵。
“如果你正在做航空渦輪葉片，那么就需要配備高端軟件。”Anderson說，“如果你只是把某家汽車公司的鋁鑄件加工成一個小型部件，而你所做的可能就是在發動機殼上鉆幾個孔，那就完全不同了。”
Finn補充說：“如果你的零件加工需要CAM軟件生成切削程序，那么就應該在CAM系統上進行必要的投資來輔助機床實現必要的功能。”
五軸機床上如何避免碰撞
當涉及到創建5軸刀具路徑時，通常要在更快的速度和進給與最大限度地避免碰撞之間進行權衡。幸運的是，如今市場上已有許多軟件工具可以幫您消除這種顧慮。

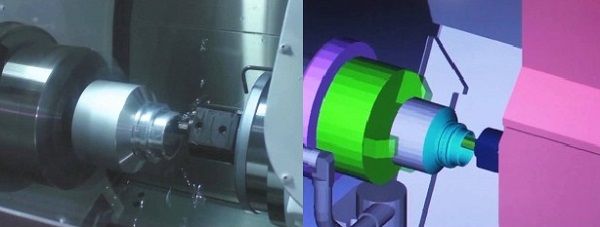

Anderson說：“利用防碰撞軟件，你可以上傳零件和刀具的三維模型，軟件程序會提前預知刀具的每一種動作，由此可以發現是否會遇到什么問題。同時，夾具被正確地建模后，會捕捉碰撞發生的可能。”
“有的軟件可以進行機器仿真以及三維虛擬監控，”Finn評論到，“這對于高價值的零部件尤為重要。你不愿看到有任何類型的碰撞致使零件報廢，更不愿看到人員受傷或機器損壞。”
五軸機床的刀具檢測
高生產率是五軸加工的一大優點，但也增加了出錯的風險，比如可能使用已經破損的刀具或是錯誤的工具。最大限度避免這種錯誤發生的辦法之一是選擇一套刀具檢測系統。
五軸：一次性加工完成？
制造業的一個遠大目標就是一次性地完成加工：將一塊材料放入機床中，然后運行程序，最后得到一個完美的精加工零件。“一次性完成”的目標值得不斷追求，即使它最終也無法完全實現。
可以說五軸加工比其他任何工藝都更能使我們接近于“一次完成”的目標，即使是3D打印的零件也需要精加工。由此而論，五軸加工“目標”實現的主要制約因素應是工件夾緊。
“五軸加工的多數工作都涉及到工件夾具。”Anderson說，“你可以擁有世界上最好的機床，但如果工裝夾具很差勁，那么你永遠也造不出你想要的。”
Finn認為，解決這個瓶頸的關鍵在于利用超過5個軸的機床：“例如，對于配備了相對的車削主軸以及一個下轉臺的機床。零件可以在一個主軸上切削，然后轉移到相對的主軸上加工該零件的其余部分。所以，從本質上講，這基本實現了裝載一塊原材料，然后卸載一個完成品的目的。
五軸切削技術
五軸加工提供了顯著的優勢，包括縮短交付周期、提高效率和延長刀具壽命。然而，要獲得這些好處不僅只是購買一臺最新式的五軸加工中心。
掌握五軸切削技術需要考慮許多因素。Anderson說：“當我們查看客戶所遇到的問題和阻礙時，很少有關于零件切削的。通常都是關于培訓、人員以及在給刀庫準備足夠多的刀具之前如何讓機床和工藝路線正確地聯系在一起這類問題。某種程度上，加工業務周邊的事物比實際制造零件更為重要。”（Ian Wright ）
